Einsatz
Kleindimensioniertes Rückschlagventil mit sehr tiefem Öffnungsdruck. Eignet sich gut für
Flüssigkeiten und für den normalen Anwendungsbereich in der Pneumatik.
Beschreibung

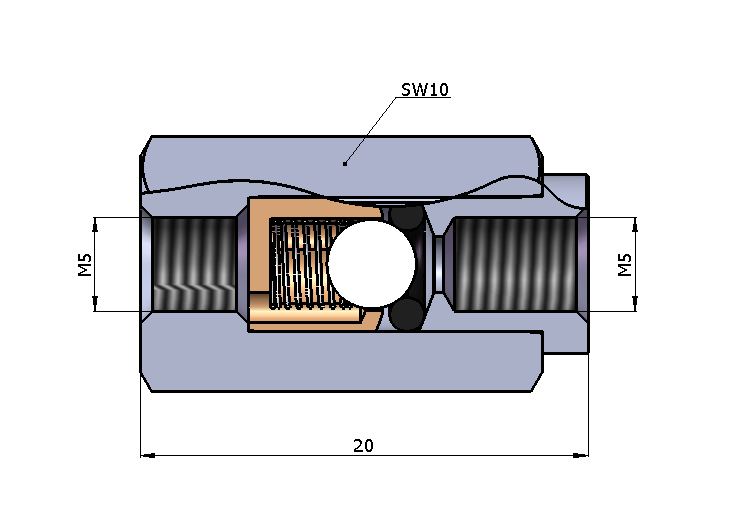

Bei diesem Rückschlagventil dichtet eine Kugel aus Stahl auf einem O-Ring aus Nitril. Das
Rückschlagventi RV-100-M5 hat beidseitig ein M5 Innengewinde für Leitungseinbau. Mit einem
Doppelnippel kann wahlweise ein Aussengewinde angebracht werden. Der Durchfluss wird in einer Richtung vollständig gesperrt und in entgegengesetzter Richtung strömt das Medium ungedrosselt durch.
Wichtiger Hinweis
Rückschlagventile sind, wenn immer möglich, senkrecht einzubauen.
Vorteile
- Kompakte Bauweise
- Tiefer Öffnungsdruck

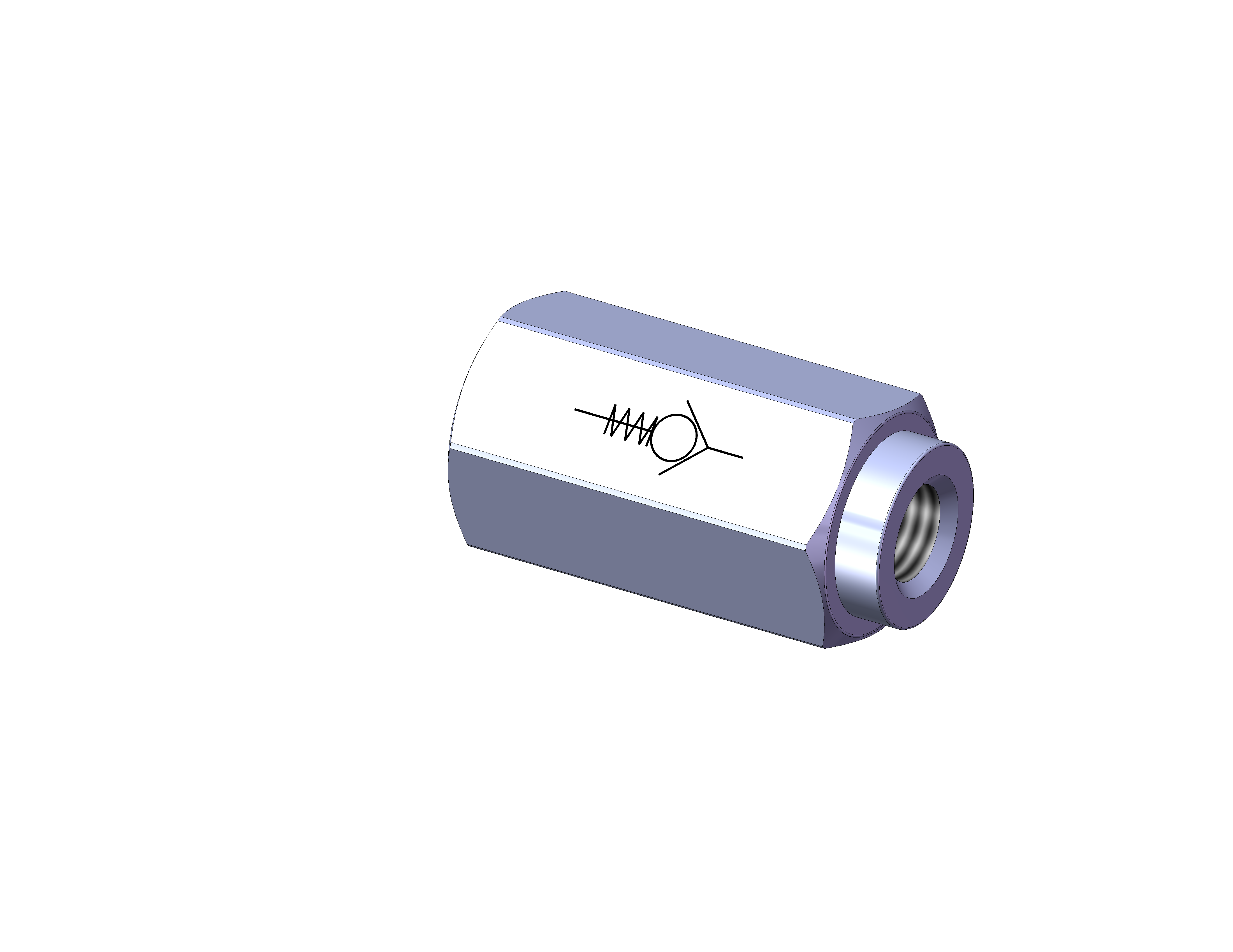

- Graviertes Pneumatiksymbol
- Direkt aufschraubbar
- O-Ring-Dichtung
Lieferung
Einbaufertig, gemäss Bestellangaben
Spezifikationen:
| Durchfluss-Medien: |
Druckluft aufbereitet
Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe |
| Bauart: |
Kugelrückschlagventil mit O-Ring Dichtung |
| Anschlüsse: |
beidseitig M5 Innengewinde
mit Doppelnippel Art.Nr. 4311-M5 kann beliebig ein Aussengewinde angebracht werden |
| Werkstoffe |
Gehäuse Messing vernickelt
Innenteile Messing blank
O-Ring Nitril
Kugel aus rostfreiem Stahl
Feder aus rostfreiem Stahl |
| Betriebsdruck: |
0.08 - 8 bar |
| Öffnungsdruck: |
0.05 bar |
| Nennweite: |
2.5 mm |
| Normalnenndurchfluss: |
160 l/Min.* |
| Temperaturbereich |
-10 bis +80°C |
