Einsatz
Kleindimensioniertes Rückschlagventil für den normalen Bereich der Pneumatik.
Beschreibung

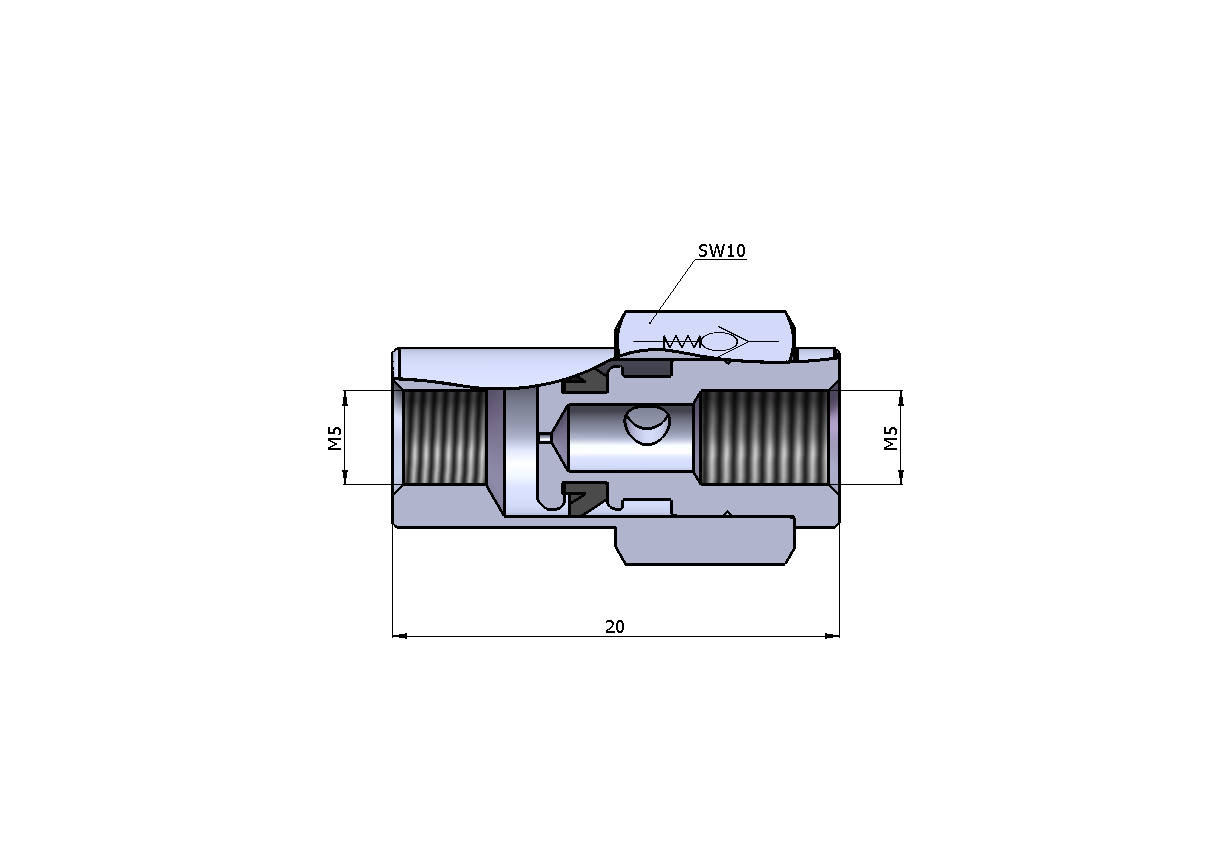

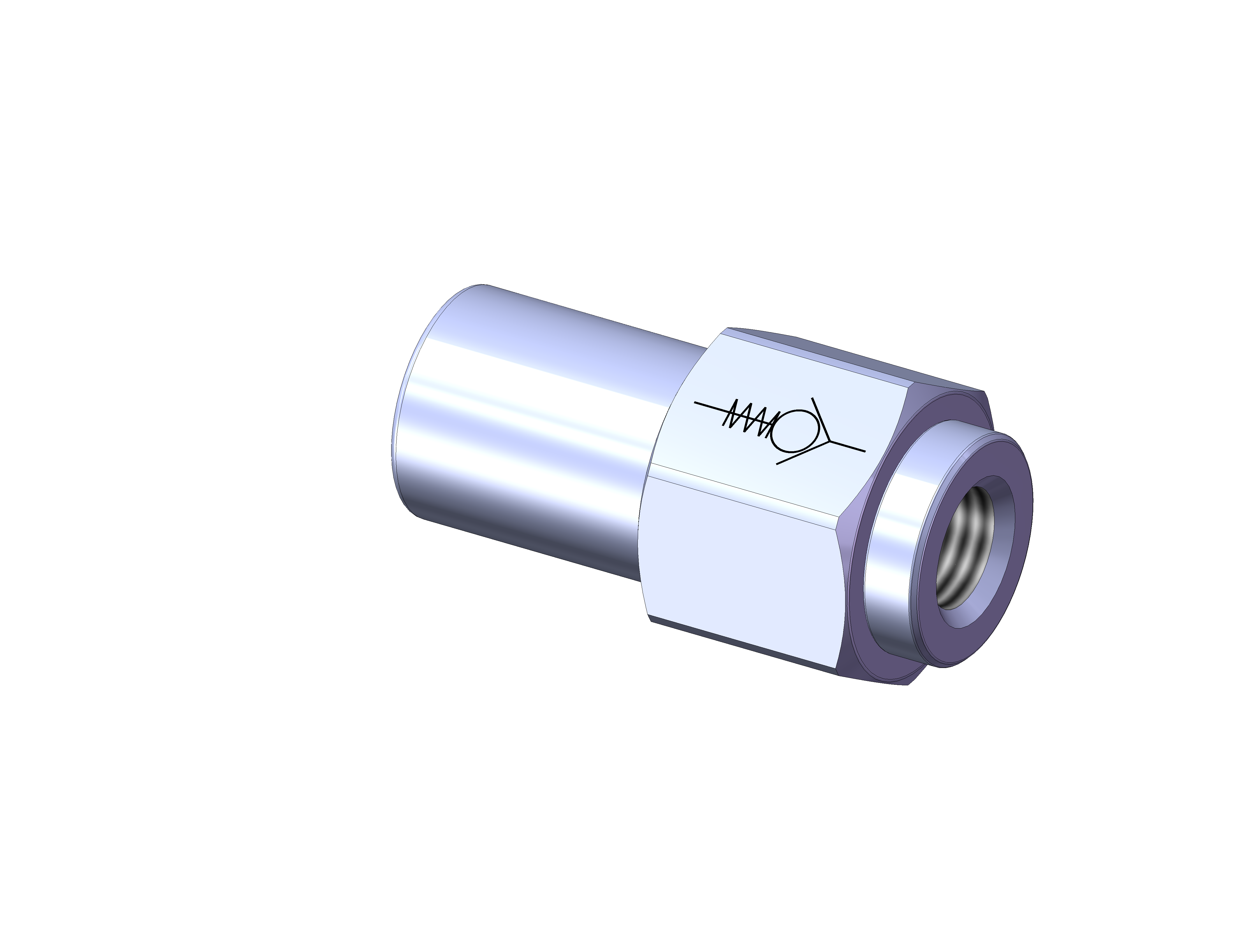

Bei diesem Rückschlagventil dichtet eine Lippendichtung aus Nitril. Das Rückschlagventil RV-102-M5 hat beidseitig ein M5 Innengewinde für Leitungseinbau. Mit einem Doppelnippel kann wahlweise ein Aussengewinde angebracht werden. Der Durchfluss wird in einer Richtung vollständig gesperrt und in entgegengesetzter Richtung strömt die Luft ungedrosselt durch.
Wichtiger Hinweis
Rückschlagventile sind, wenn immer möglich, senkrecht einzubauen.
Vorteile
- Kompakte Bauweise
- Graviertes Pneumatiksymbol
- Direkt aufschraubbar
- Lippendichtung
Lieferung
Einbaufertig, gemässs Bestellangaben
Spezifikationen:
| Durchfluss-Medien: |
Druckluft aufbereitet |
| Bauart: |
Rückschlagventil mit Lippendichtung |
| Anschlüsse: |
beidseitig M5-Innengewinde
mit Doppelnippel Art.Nr. 4311-M5 kann beliebig ein Aussengewinde angebracht werden |
| Werkstoffe |
Gehäuse: Messing vernickelt
Innenteile: Messing blank
Lippendichtung: aus Nitril |
| Betriebsdruck: |
0.3 - 8 bar |
| Öffnungsdruck: |
0.3 bar |
| Nennweite: |
2.5 mm |
| Normalnenndurchfluss: |
160 l/Min.* |
| Temperaturbereich |
-10 bis +80°C |
