Einsatz
Dieses Rückschlagventil mit Lippendichtung eignet sich gut im normalen Anwendungsbereich der
Pneumatik.
Beschreibung

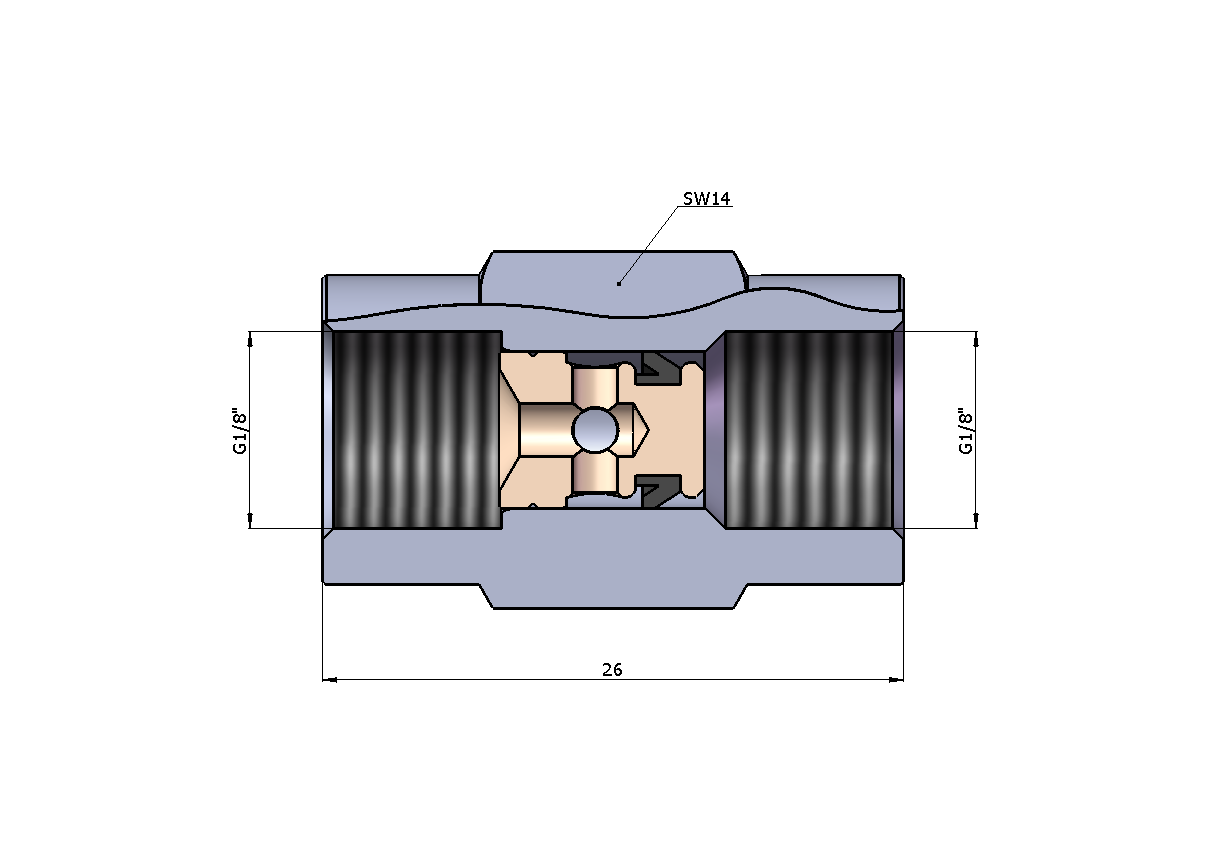

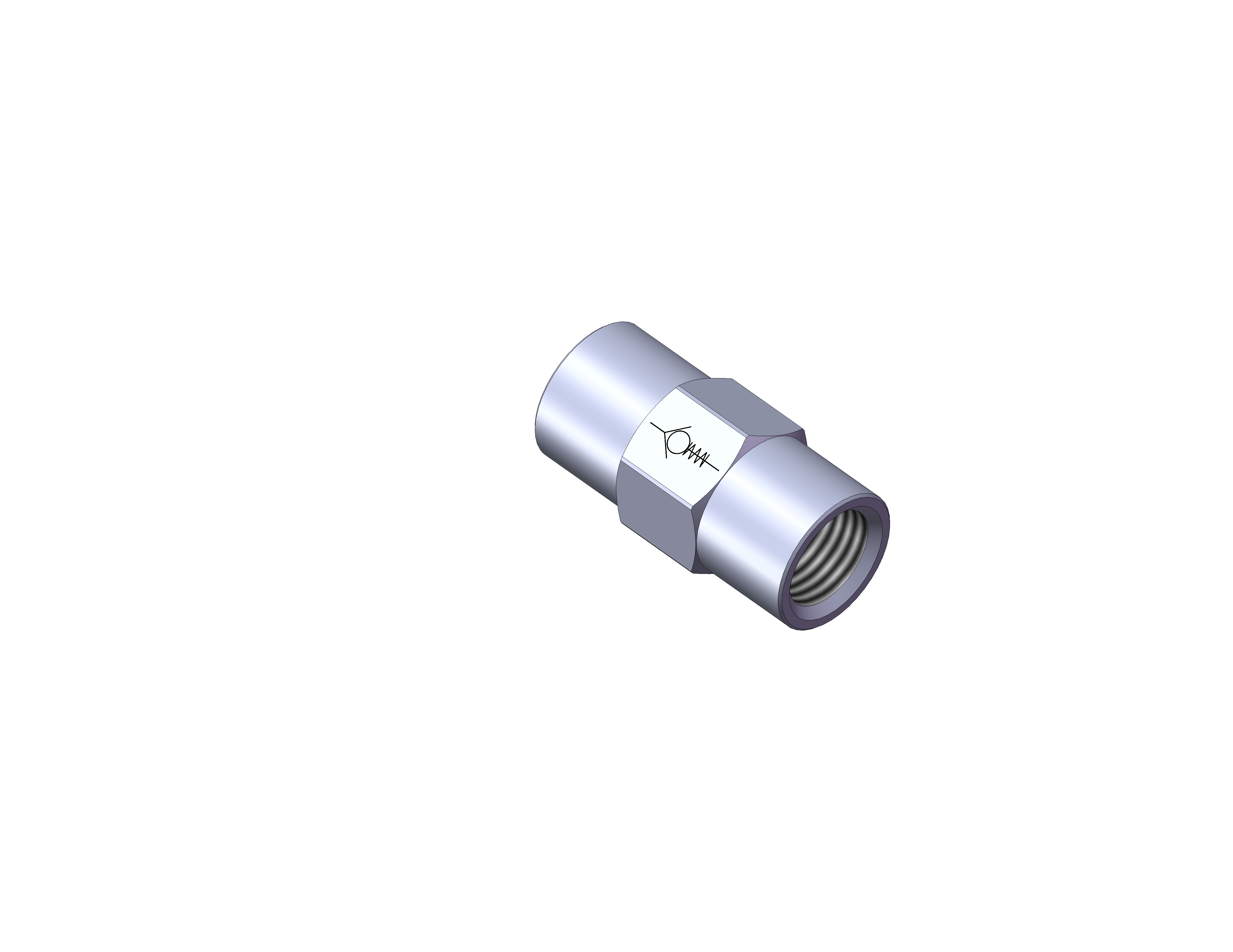

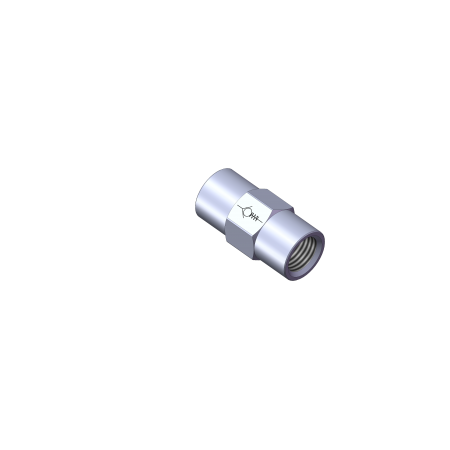

Bei diesem Rückschlagventil dichtet eine Lippendichtung aus Nitril. Das Rückschlagventil
RV-102-1/8" hat beidseitig ein G1/8" Innengewinde für Leitungseinbau. Mit einem Doppelnippel
kann wahlweise ein Aussengewinde angebracht werden. Der Durchfluss wird in einer Richtung
vollständig gesperrt und in entgegengesetzter Richtung strömt die Luft ungedrosselt durch.
Wichtiger Hinweis
Rückschlagventile sind, wenn immer möglich, senkrecht einzubauen.
Vorteile
- Kompakte Bauweise
- Graviertes Pneumatiksymbol
- Direkt aufschraubbar
- Lippendichtung
Lieferung
Einbaufertig, gemäss Bestellangaben
Spezifikationen:
| Durchfluss-Medien: |
Druckluft aufbereitet |
| Bauart: |
Rückschlagventil mit Lippendichtung |
| Anschlüsse: |
beidseitig G1/8" Innengewinde
mit Doppelnippel Art.Nr. 2505-1/8 kann beliebig ein Aussengewinde angebracht werden |
| Werkstoffe: |
Gehäuse: Messing vernickelt
Innenteile: Messing blank
Lippendichtung: aus Nitril |
| Betriebsdruck: |
0.3 - 8 bar |
| Öffnungsdruck: |
0.3 bar |
| Nennweite: |
2.8 mm |
| Normalnenndurchfluss: |
165 l/Min.* |
| Temperaturbereich: |
-10 bis +80°C |
