Einsatz

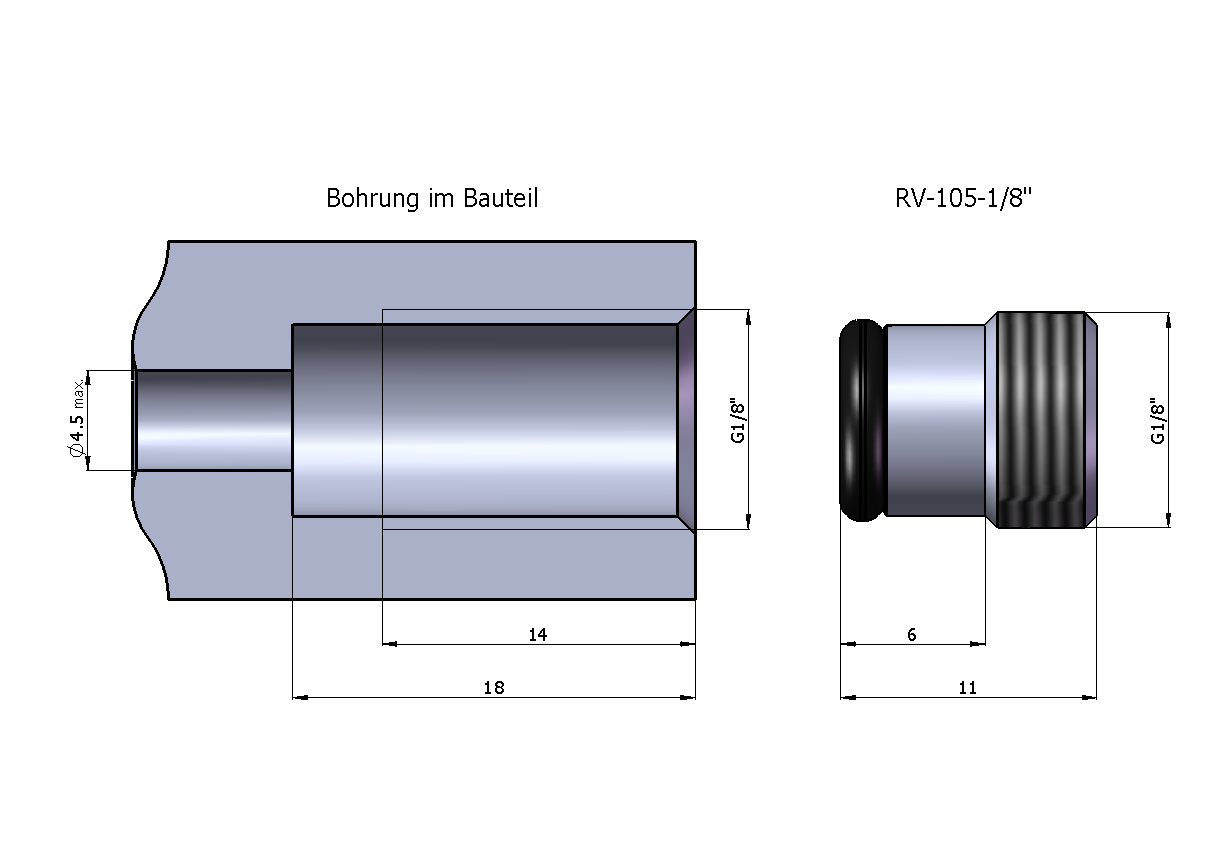

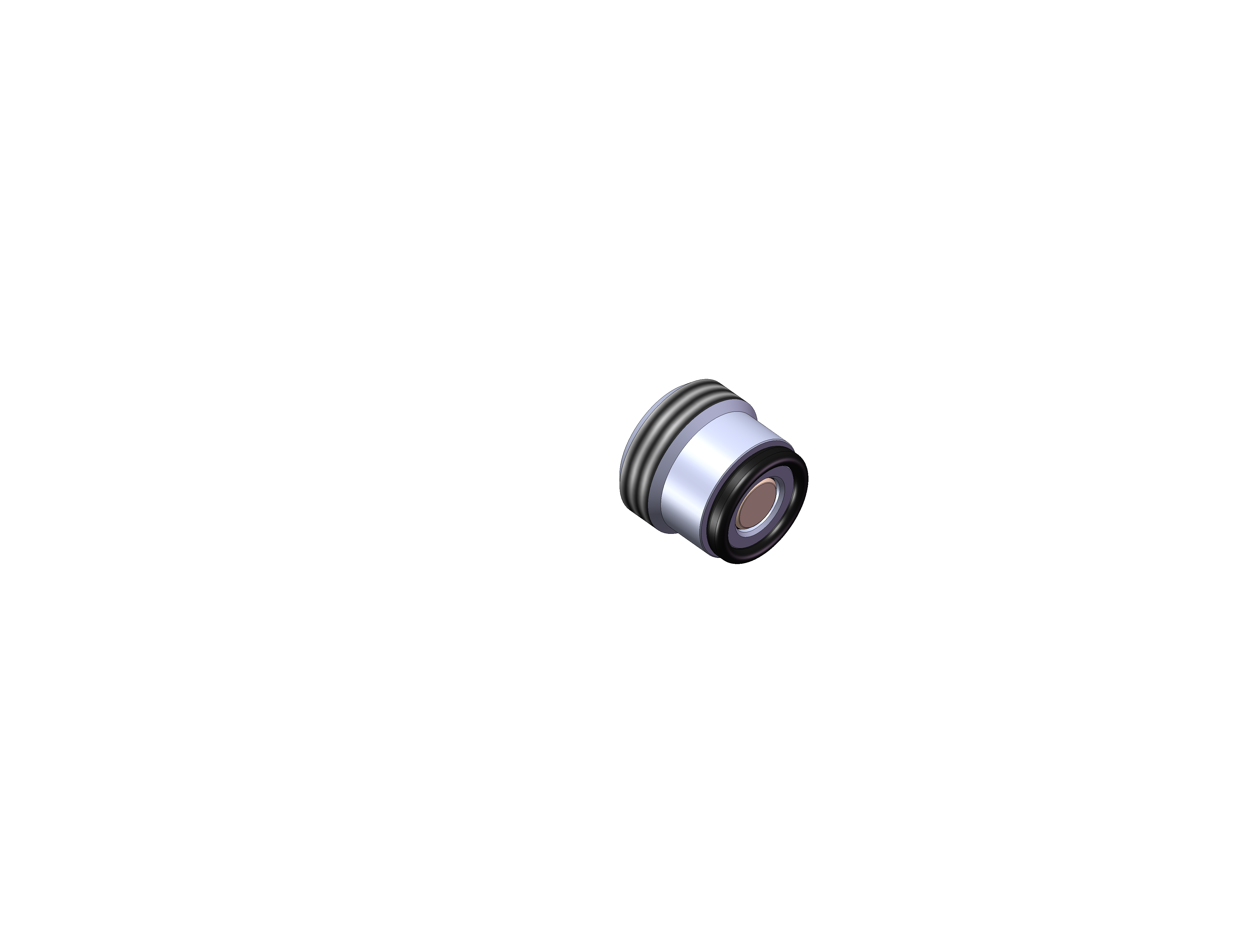

Dieses Rückschlagventil wird mit einem Inbusschlüssel SW6 in eine Bohrung mit G1/8"- Gewinde
eingeschraubt. Am Bohrgrund wird das Ventil mit einem O-Ring 5.3 x 1.78 mm abgedichtet (der
O-Ring wird mitgeliefert).
Beschreibung
Der Durchfluss wird in Einschraubrichtung vollständig gesperrt. In entgegengesetzter Richtung
strömt das Medium ungedrosselt durch.
Wichtiger Hinweis
Rückschlagventile sind, wenn immer möglich, senkrecht einzubauen.
Vorteile
- Kompakte Bauweise
- Minimalste Abmessungen
- Direkt in Bauelement einschraubbar
- O-Ring Dichtung
Lieferung
Einbaufertig inkl. O-Ring
Spezifikationen:
| Durchfluss-Medien: |
Druckluft aufbereitet
Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe |
| Bauart: |
Sitzventil, Einschraubrückschlagventil mit O-Ring-Dichtung |
| Befestigungsart: |
Einschrauben in ein G1/8"- Gewinde mit Inbusschlüssel SW6 |
| Anschlüsse: |
am Rückschlagventil keine |
| Werkstoffe: |
Gehäuse Messing vernickelt
Innenteile Messing blank
Feder und Sicherungsring rostfreier Stahl
O-Ringe Nitril |
| Betriebsdruck: |
0.15 - 8 bar |
| Öffnungsdruck |
0.15 bar |
| Nennweite |
3.7 mm |
| Normalnenndurchfluss: |
320 l/Min.* |
| Temperaturbereich |
-10 bis +80°C |
