Swiss Made

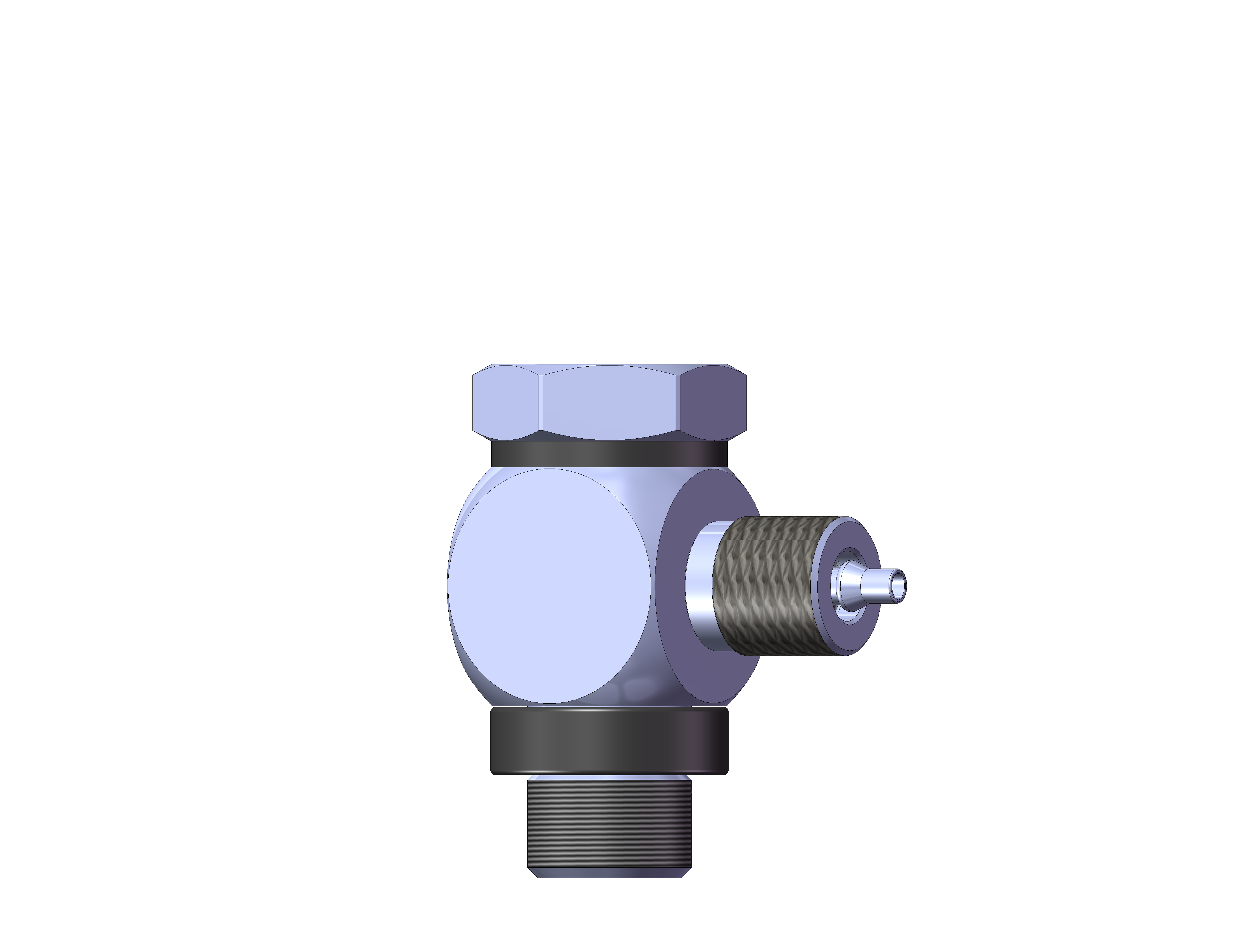

DV (Drosselventil 1/8") DVS-65-000

1-8-drvs
5,35 CHF pro Stück Hersteller: SAB technology AGSAB technology AG

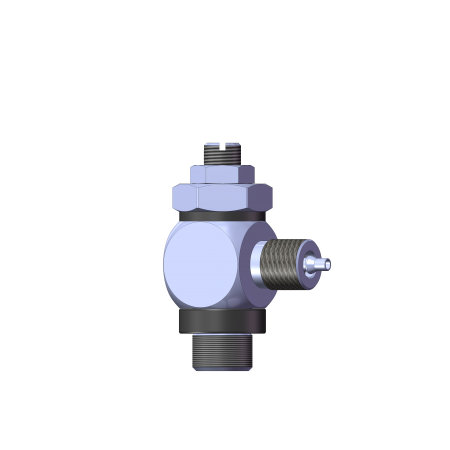

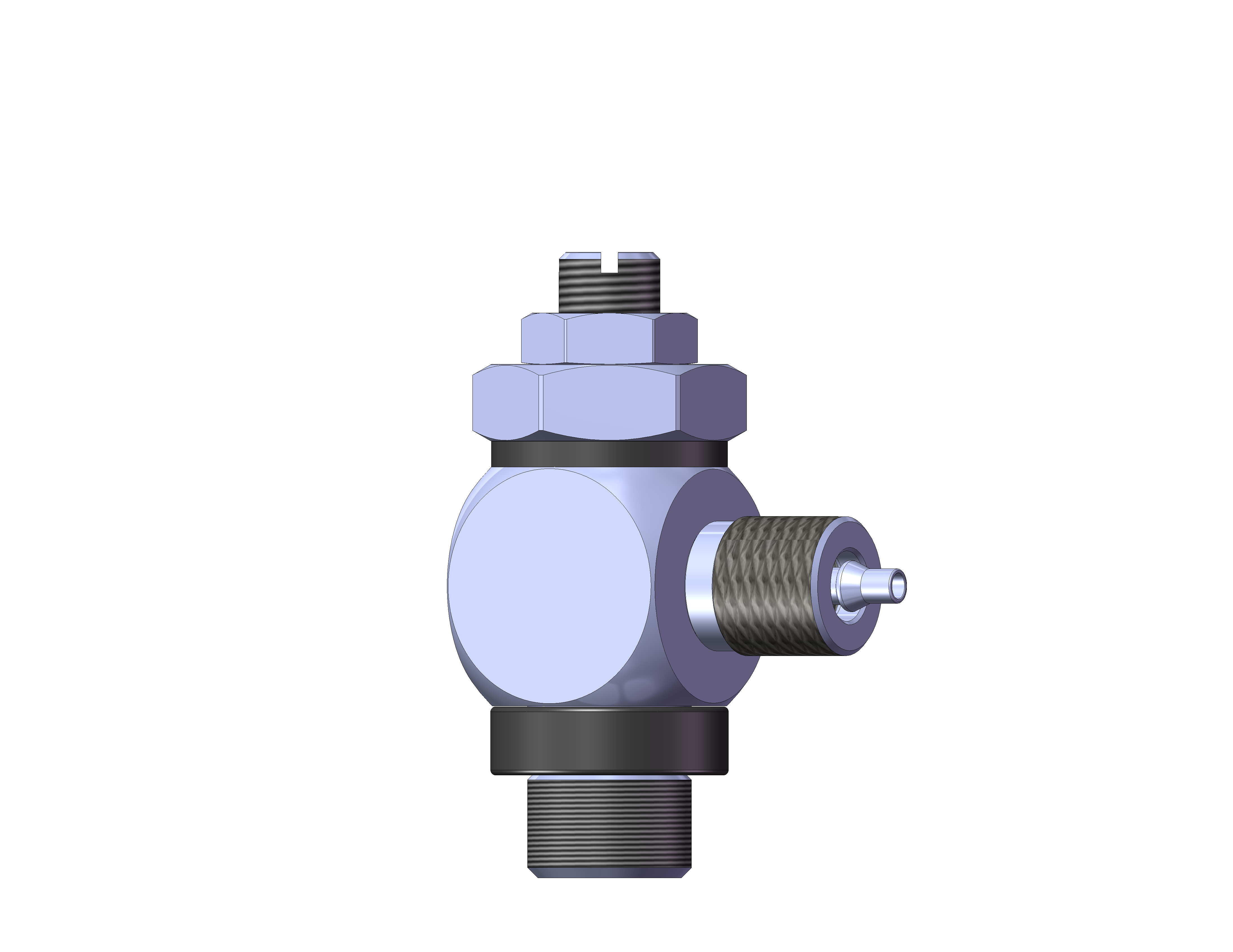

Regulierschraube
Schwenkarm

Spezifikationen

exkl. MwSt.
3-5 Tage (bis 100 Stk.)

Einsatz
Diese platzsparenden Ventile werden zur Durchflussmengenregulierung eingesetzt.
Die Regulierschraube reguliert die Luftmenge in beide Richtungen identisch.

Beschreibung

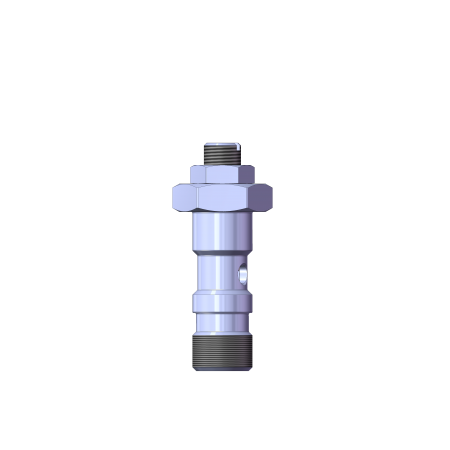

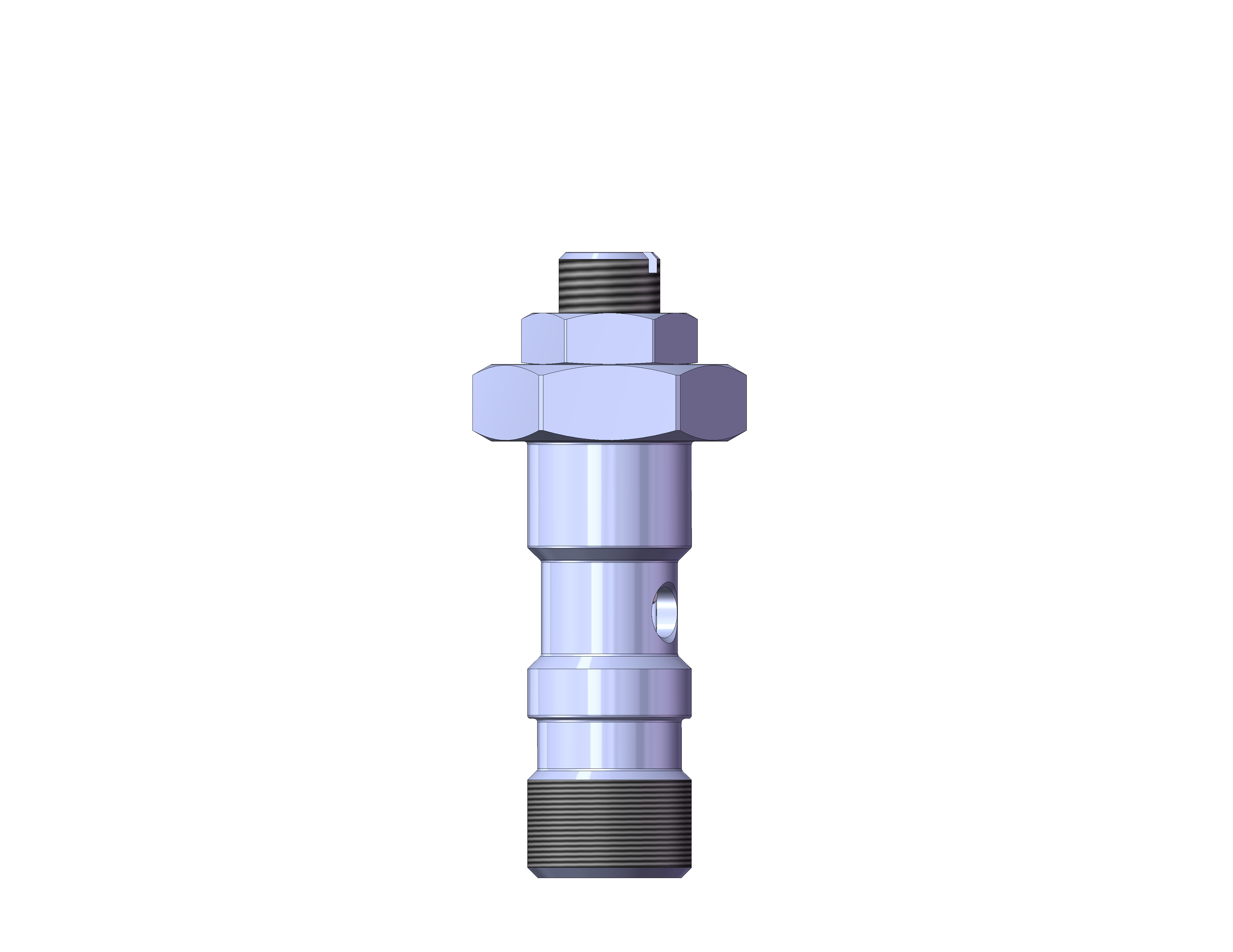

Durch die Hohlschraubenbauweise mit 360° drehbarem Schwenkarm ergeben sich viele Vorteile.
Das Drosselventil kann direkt in ein M5 - Gewinde eingeschraubt werden. Es ist keine
Verschraubung mehr erforderlich, weil der Anschluss am Schwenkarm ist. Die feinfühlige

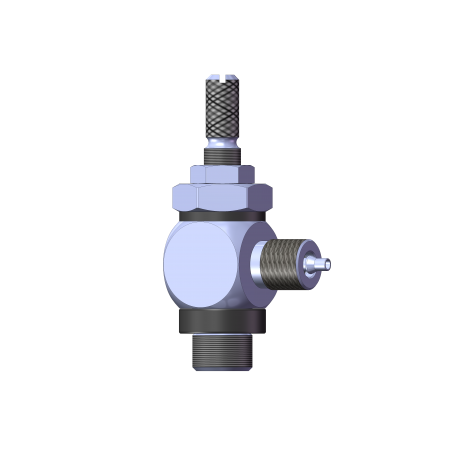

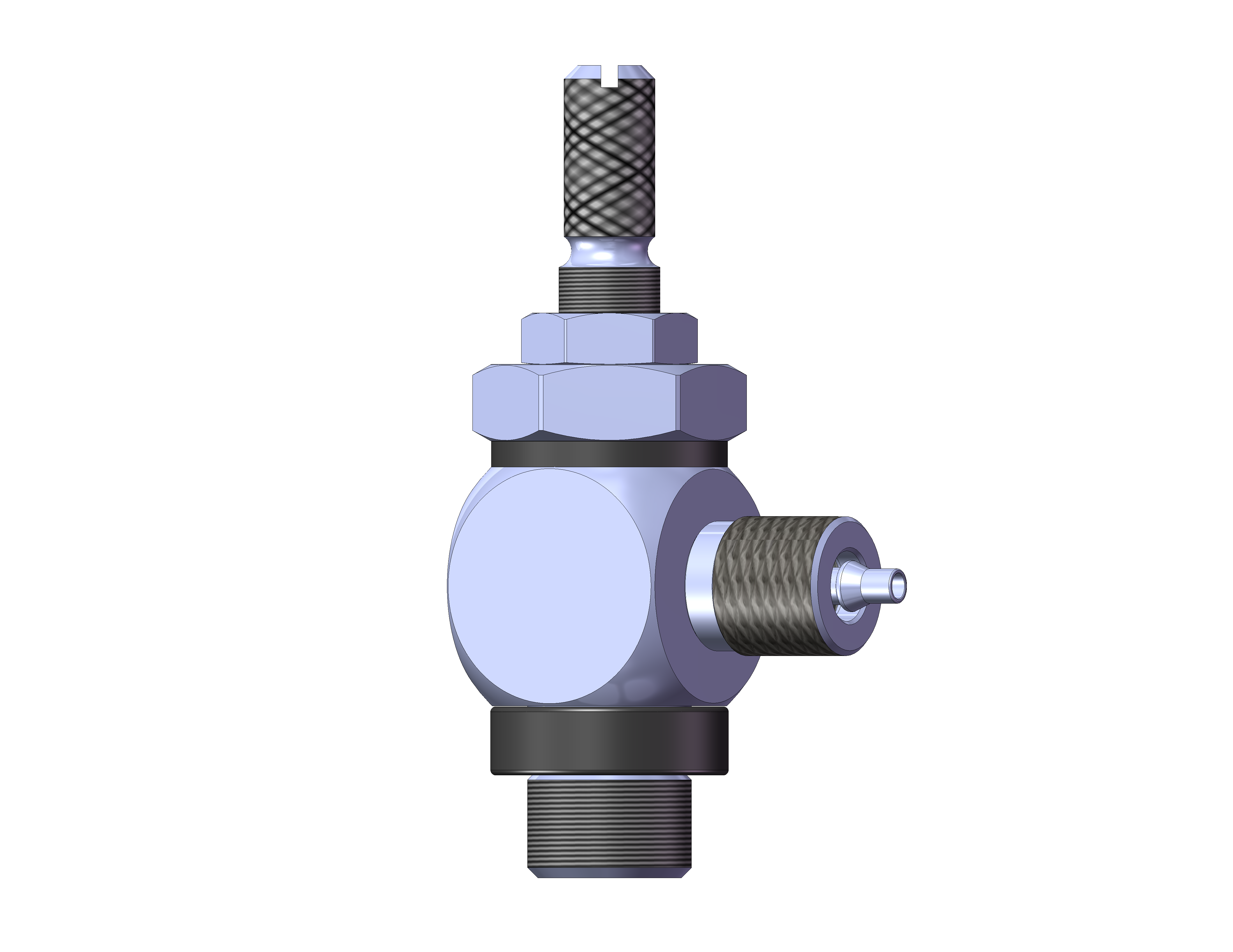

Regulierung der Durchflussmenge wird an der Schlitzschraube oder Rändelschraube eingestellt.

Vorteile
- Kompakte Bauweise
- Erfordert keine zusätzlichen Verschraubungen
- Das Ventil kann direkt am Einsatzort eingeschraubt werden
- Der Schwenkarm ist 360° drehbar
- Besonders feinfühlige Regulierung für gleiche Durchflussmenge in beiden Richtungen
- Graviertes Pneumatiksymbol schliesst Fehlmontage aus
- Mit unverlierbaren Dichtungen

Lieferung
Einbaufertig, gemäss Bestellangaben

Durchfluss-Medien: Druckluft aufbereitet
Flüssigkeiten in Abhängigkeit der verwendeten Werkstoffe
Bauart: Drosselventil in Hohlschraubenbauweise
Befestigungsart: Am gewünschten Einsatzort direkt in ein G1/8" Gewinde einschraubbar
Anschlüsse: Hohlschraube mit G1/8" Aussengewinde
Der Druckluftanschluss (P) am Schwenkarm ist in folgenden Ausführungen lieferbar:
a) mit Rapidanschlüssen für Schlauch 4.2, 4.3/3, 5/3, 6/4 und 8/6 mm
b) mit G1/8" oder M5 Innengewinden
c) mit Steckanschlüssen für Schlauch Ø 4, 6 oder 8 mm
Werkstoffe: Hohlschraube, Schwenkarm, Regulierschraube: Messing vernickelt
Innenteile: Messing blank
O-Ring aus Nitril
Dichtungen: Glasfaserverstärkter Kunststoff
Betriebsdruck: 0 - 10 bar
Nennweite: 2.5 mm
Normalnenndurchfluss: 0-200 l/Min.*
Temperaturbereich: -10 bis +80°C
